Περιγραφή μαθήματος
Το μάθημα στοχεύει στην απόκτηση γνώσεων για τη σωστή κατανόηση των συστημάτων Σχεδίασης/Ανάλυσης και Παραγωγής και την εφαρμογή τους σε όλο το κύκλο ανάπτυξης των προϊόντων.
Αρχικά παρουσιάζονται τα στάδια ανάπτυξης του προϊόντος, από τη σύλληψη της ιδέας, στη μελέτη/ανάλυση/βελτιστοποίηση, στη παραγωγή των πρωτοτύπων και τέλος το σχεδιασμό της παραγωγής. Τα στάδια αυτά συνδέονται με αντίστοιχα εργαλεία σχεδιομελέτης, ανάλυσης και παραγωγής και η έμφαση είναι στα ηλεκτρομηχανολογικά προϊόντα κύρια αλλά υπάρχουν και αναφορές σε άλλα προϊόντα.
Αναλύεται η σωστή εφαρμογή και ανάπτυξη των τρισδιάστατων προϊόντων, με χρήση των συστημάτων παραμετρικής και με μορφολογικά χαρακτηριστικά στερεάς μοντελοποίησης και συστημάτων με μοντέλα επιφανειών. Αναλύεται τόσο η μοντελοποίηση εξαρτημάτων αλλά και η συναρμολόγησή τους για το τελικό προϊόν.
Παρουσιάζονται τα βασικά σχήματα αναπαράστασης καμπυλών και επιφανειών που χρησιμοποιούνται στα συστήματα σχεδιομελέτης, όπως, καμπύλες και επιφάνειες Fergusson, Bezier, B-Splines και NURBS.

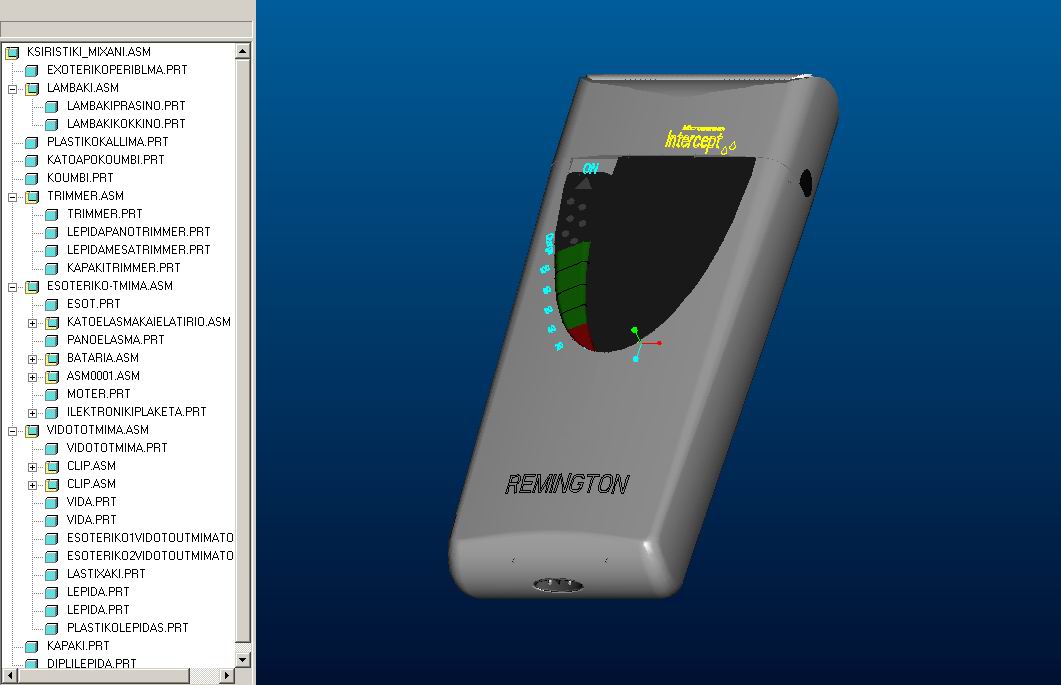

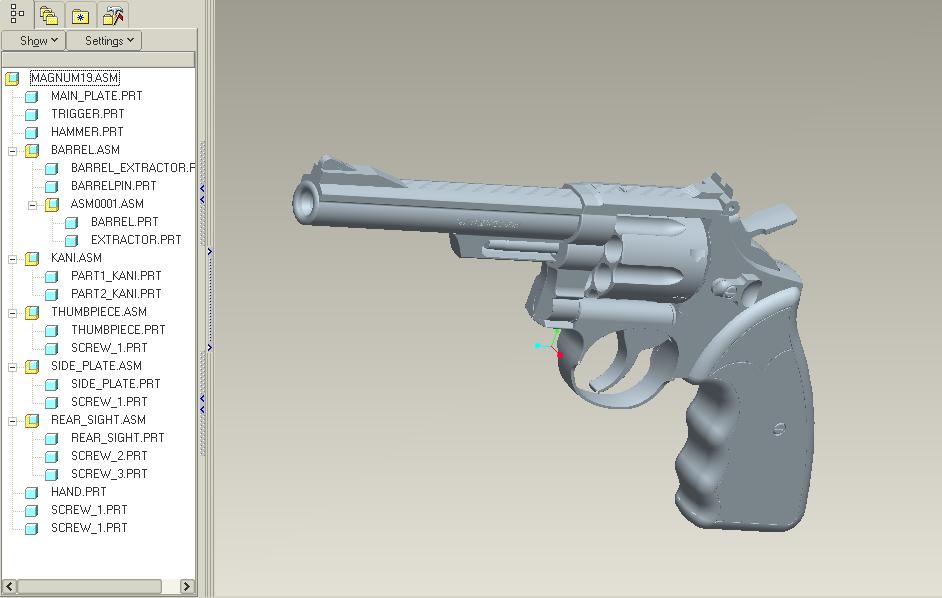

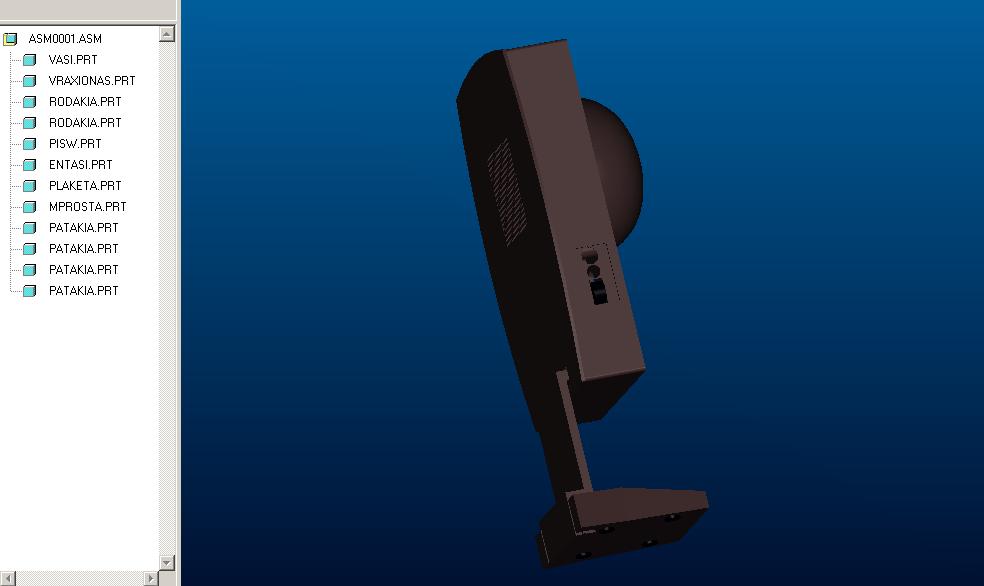

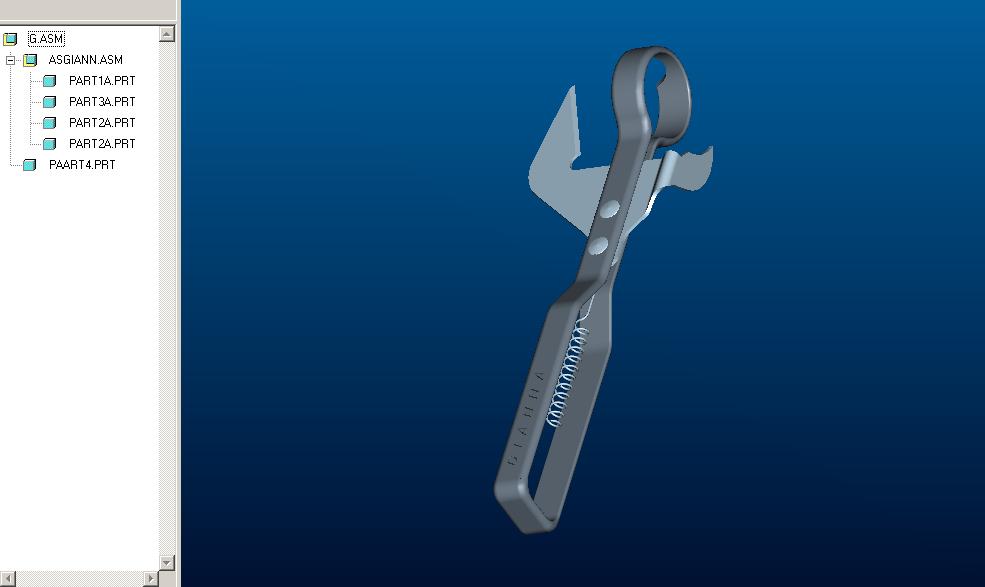

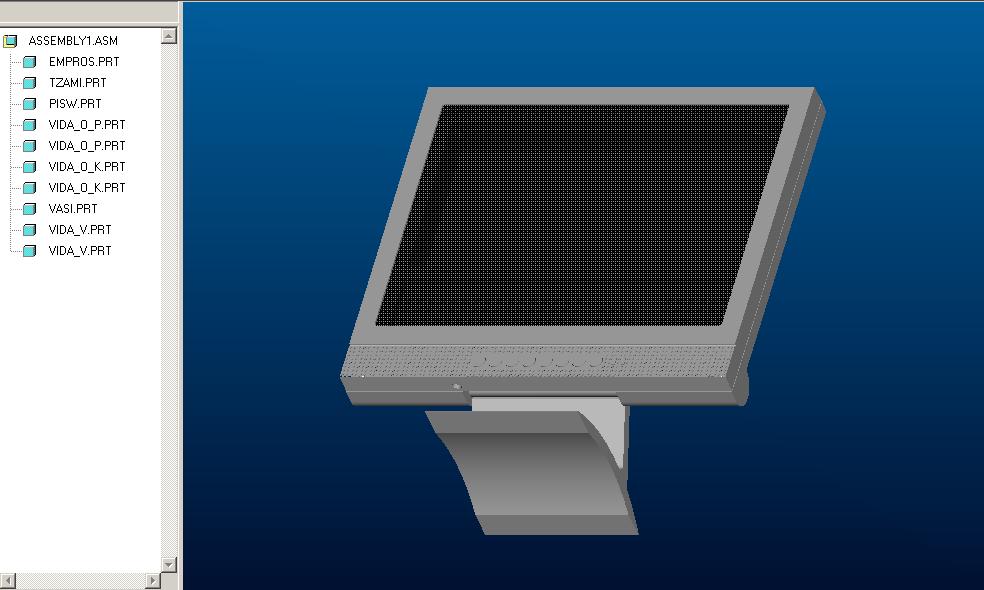

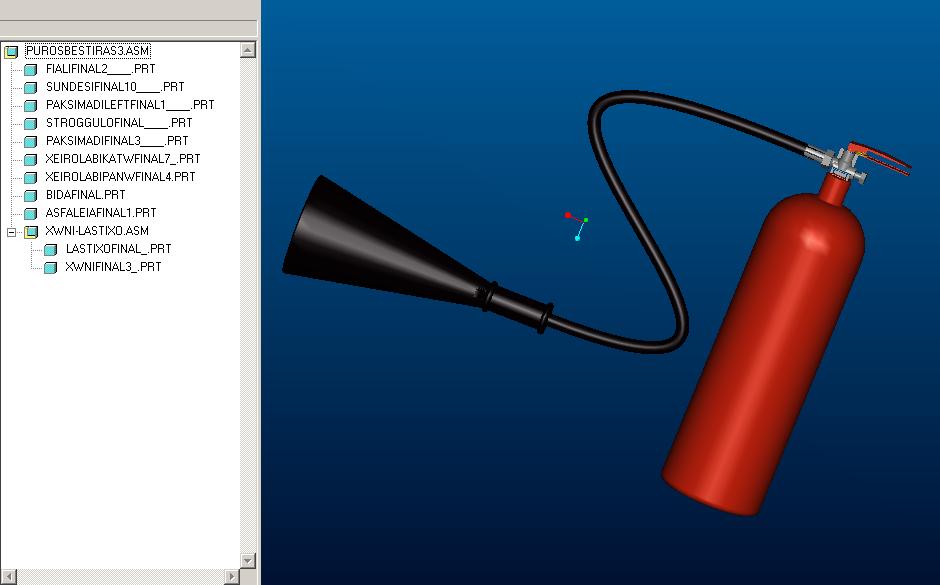

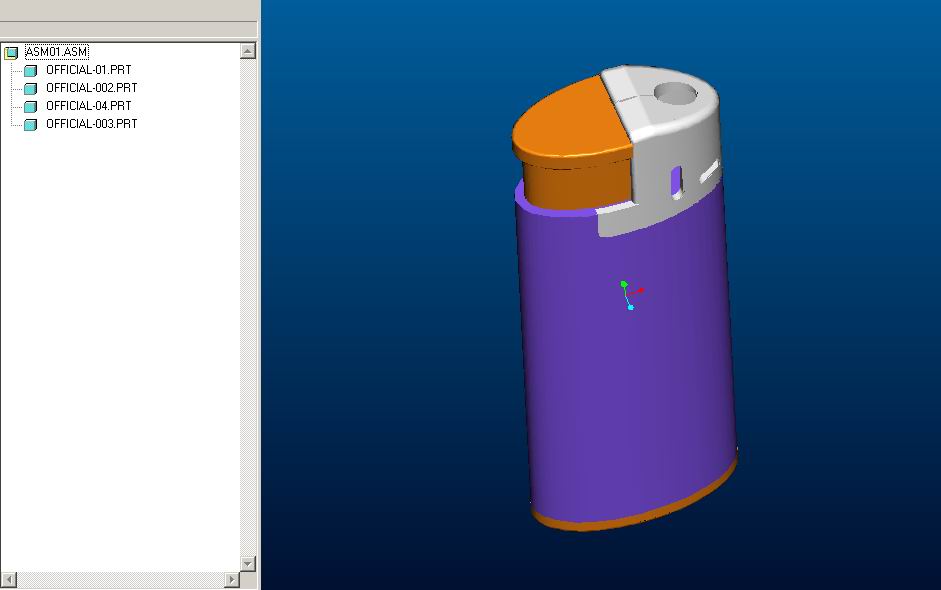

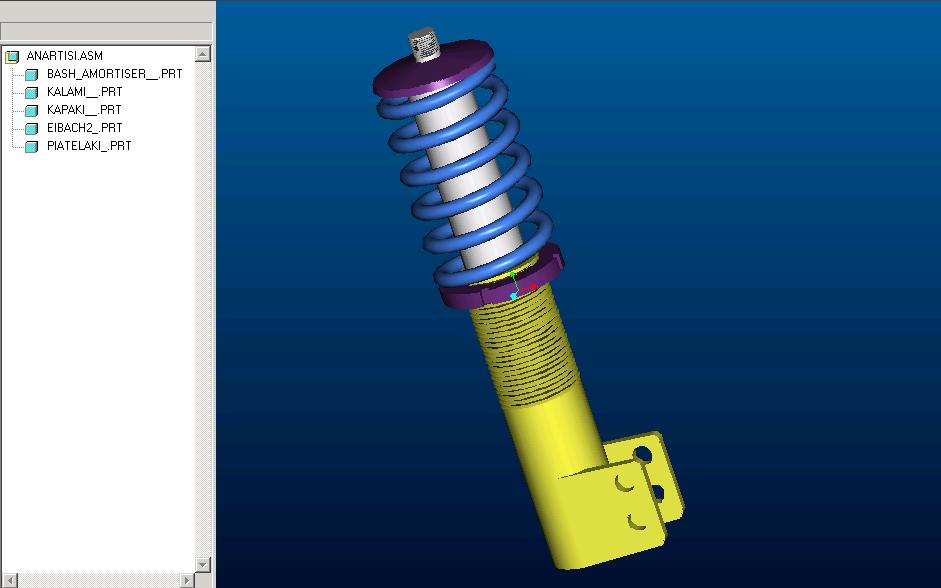

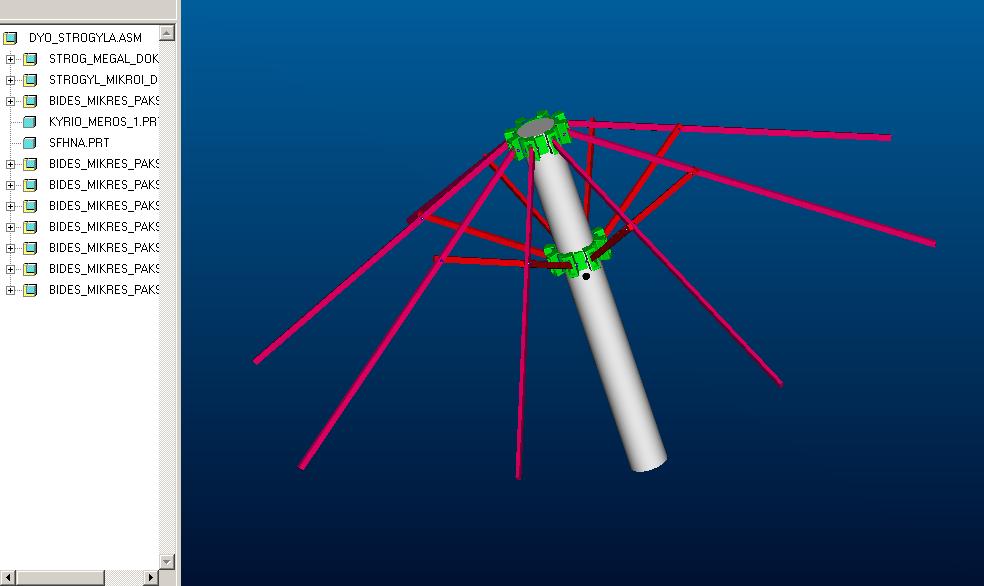

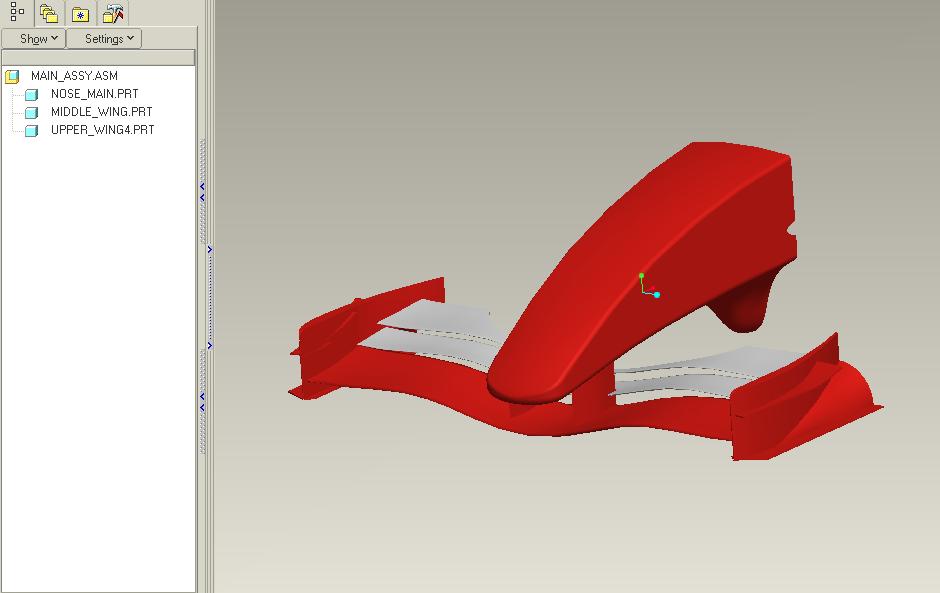

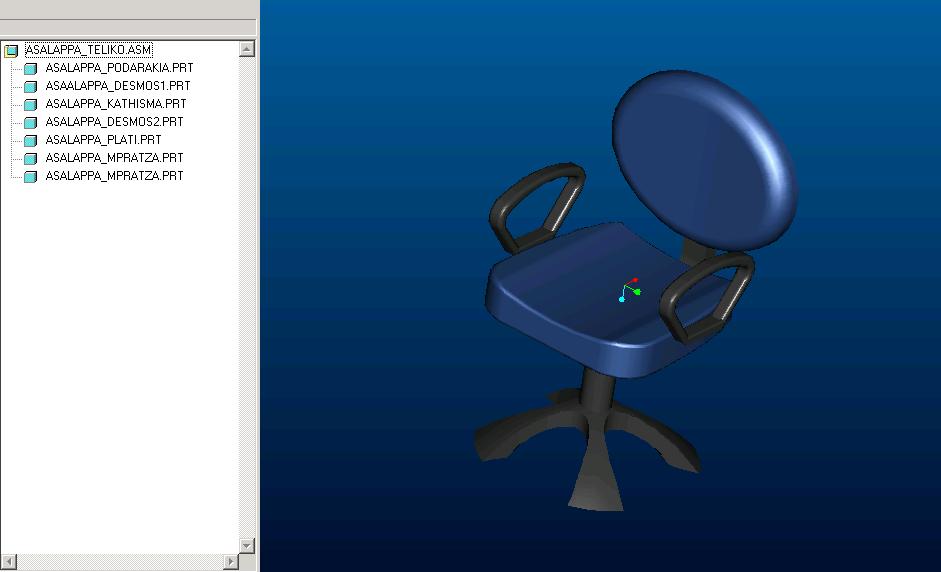

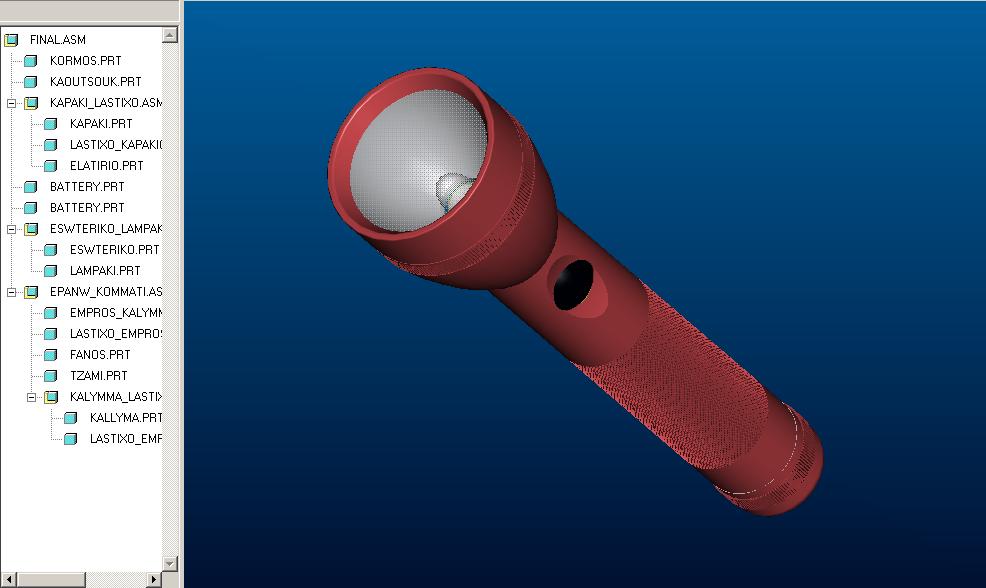

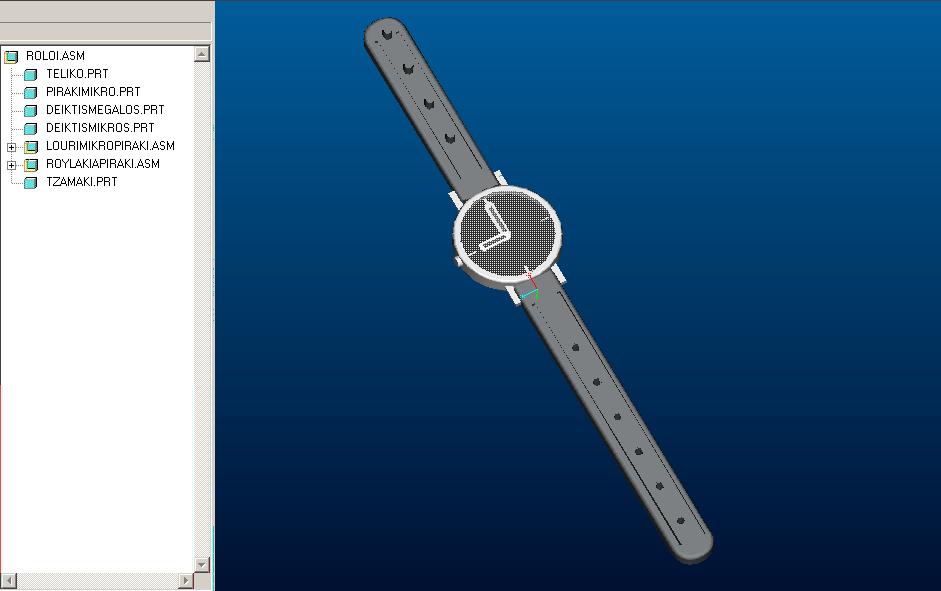

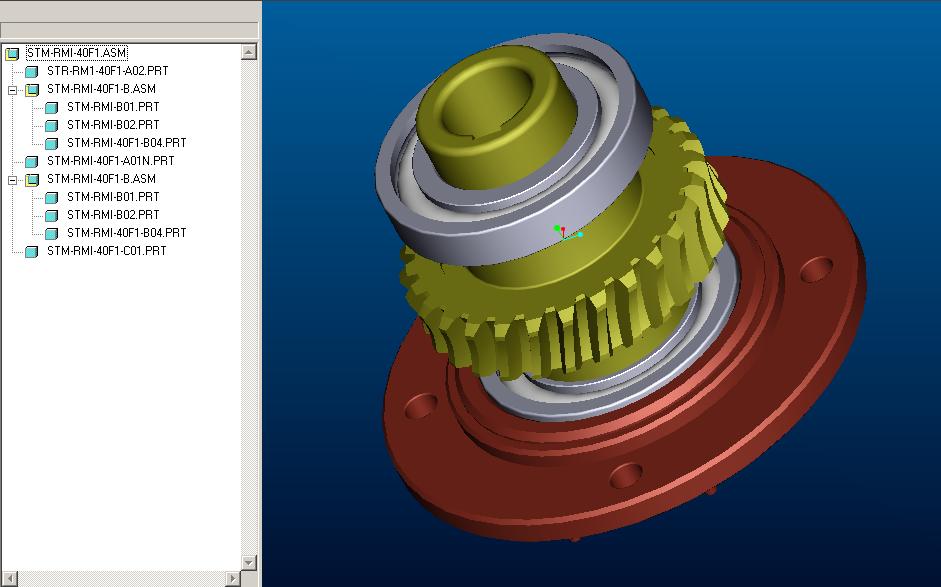

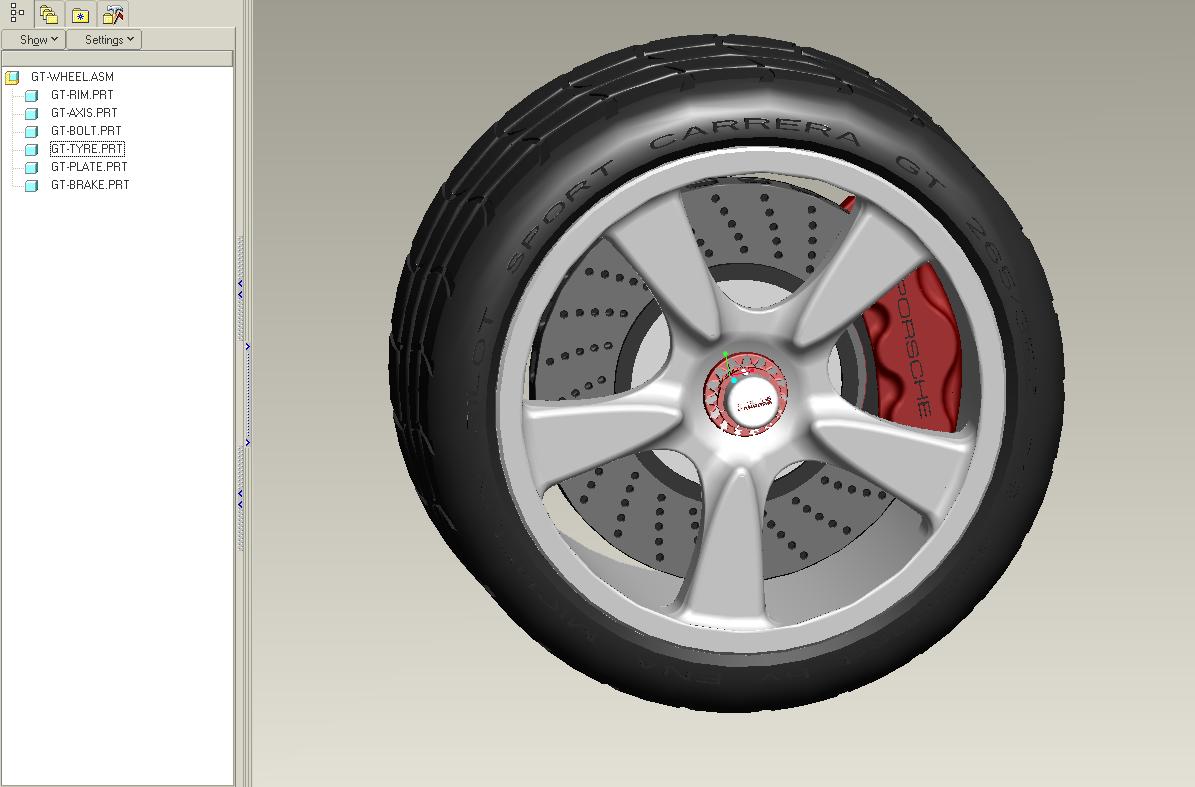

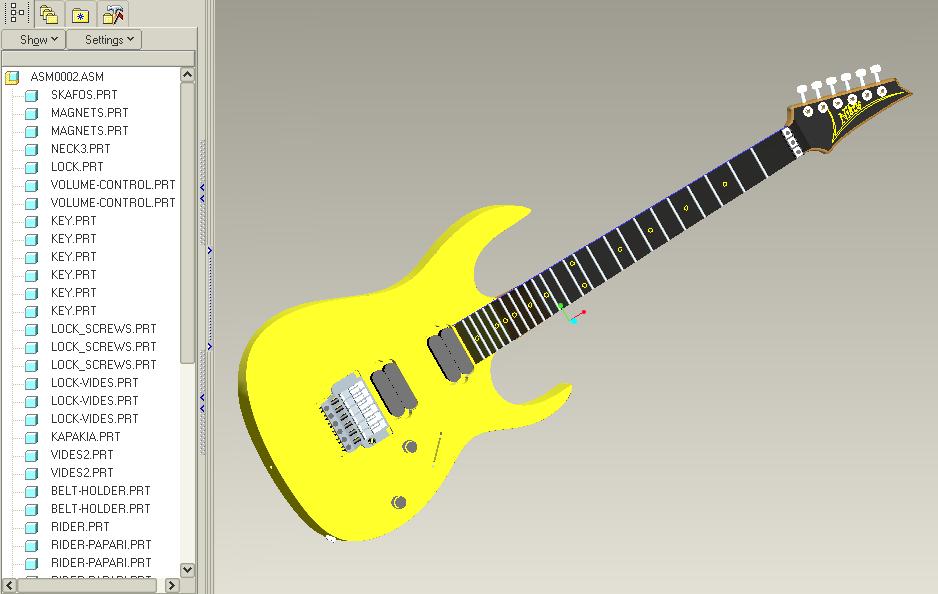

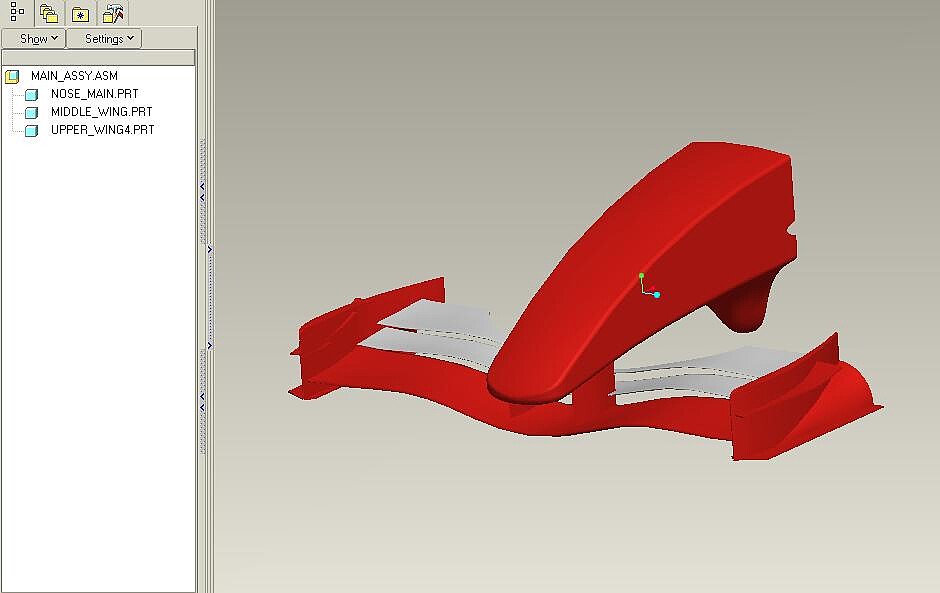

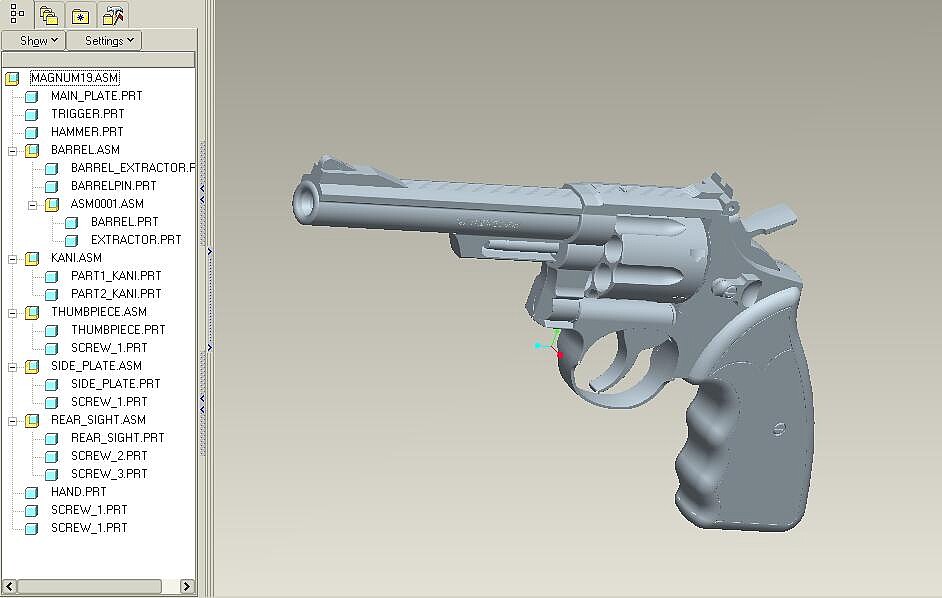

Στο εργαστήριο οι φοιτητές εκπονούν μια ολοκληρωμένη εργασία μοντελοποίησης ενός προϊόντος που αποτελείται από 3 μέχρι 10 εξαρτήματα με τη βοήθεια του συστήματος SOLIDWORKS. Το εργαστήριο είναι υποχρεωτικό και ο κάθε φοιτητής εκπονεί τη δική του εργασία.

Με την επιτυχή ολοκλήρωση του μαθήματος ο φοιτητής είναι σε θέση να:

• Εφαρμόσει το σύστημα SOLIDWORKS στα διάφορα στάδια ανάπτυξης ενός προϊόντος

• Κατανοεί τις διάφορες εμπορικές εφαρμογές των συστημάτων και στο πεδίο που έχουν εφαρμογή

• Συνθέτει γραφικά πολύπλοκα μοντέλα προϊόντων με κατάλληλο τρόπο ώστε να χρησιμοποιηθούν σε κάθετες εφαρμογές

• Να ενοποιεί τα συστήματα σχεδιομελέτης στο κάθε περιβάλλον εργασίας και να αναβαθμίζει τον τρόπο λειτουργίας ενός τμήματος

• Να κατανοεί τον τρόπο δημιουργίας των μοντέλων από τον υπολογιστή

Περιεχόμενα

• Εισαγωγή στα συστήματα σχεδιομελέτης και παραγωγής με χρήση υπολογιστή (CAD/CAM)

• Σύλληψη Προϊόντος – Βιομηχανικός Σχεδιασμός – Μοντέλα επιφανειών και αντίστροφη μηχανική

• Μελέτη Προϊόντος – Μοντέλα στερεών –Μοντέλα ελασμάτων -  Μοντέλα συναρμολογήσεων

• Μοντέλα ακμών - Αναπαράσταση Καμπυλών – Καμπύλες Fergusson, Bezier, B-Splines και NURBS

• Μοντέλα επιφανειών – Αναπαράσταση Επιφανειών – Επιφάνειες Bezier, B-Splinew, NURBS και COONS.

• Το σύστημα CAD SOLIDWORKS – Modeling
